Технический лист № 3.13
Редакция 04.2024
Döcke PREMIUM Выход канализационный ИЗЛ-110/500/ труба
1. Назначение и общая информация об изделии.
Döcke PREMIUM Выход канализационный ИЗЛ-110/500/ труба (далее –
«изделие») предназначен для нормализации давления в системе
канализации. Устанавливается на проходной элемент для
соответствующего типа кровельного покрытия. Цвет изделия – зелёный
(аналог RR11), светло-коричневый (аналог RAL8017), красный (аналог
RR29), серый (аналог RR23), тёмно-коричневый (аналог RR32), чёрный
(аналог RR33). В комплект входят: изделие без колпака (колпак для
выхода канализационного приобретается отдельно) и комплект саморезов
под цвет изделия.

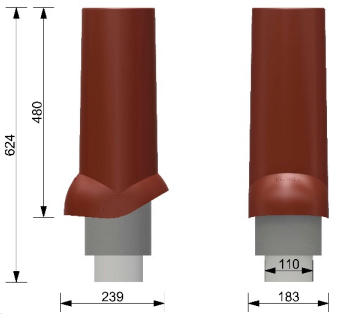

2. Геометрические параметры (без учёта колпака).
№ п/п |
Наименование показателя, ед. измерения |
Нормативное значение |
1 |
Длина без колпака, мм |
624 |
2 |
Ширина (в самом широком месте), мм |
239 |
3 |
Диаметр пластиковой трубы, мм |
110 |
3. Физико-механические характеристики.
№ п/п |
Наименование показателей, ед. измерения |
Нормативное значение |
1 |
Температурный диапазон эксплуатации, ˚С |
От -40 до +80 |
2 |
Сохранение свойства ударопрочности при t минус 20˚C
|
да |
3 |
Стойкость к ультрафиолетовому излучению |
да |
4 |
Сырьё |
полипропилен |
5 |
Средняя толщина пенополиуретанового утепления кожуха
вент. выхода, мм
|
28 |
4. Логистические характеристики (без учёта колпака).
№ п/п |
Наименование показателей, ед. измерения |
Нормативное значение |
1 |
Вес 1 шт, кг |
2 |
2 |
Вес упаковки (брутто), кг |
2,38 |
3 |
Количество в упаковке, шт |
1 |
4 |
Габариты упаковки (ДхШхВ), мм |
630х245х190 |
5 |
Количество упаковок на поддоне, шт |
45 |
6 |
Габариты поддона (ДхШхВ), мм |
1200х1000х2000 |
5. Характеристики крепежа в комплекте.
№ п/п |
Наименование, характеристика |
Кол-во, шт |
1 |
Саморез кровельный окрашенный с прессшайбой 4,8х25
мм с шестигранной головкой под ключ 8 мм (фиксация
основания)
|
6 |
6. Правила хранения.
-
Транспортировка изделий должна осуществляться на автомобилях с
крытыми или тентованными кузовами.
-
Хранение осуществляется только в фирменной упаковке
производителя.
-
Хранение осуществляется только в условиях, препятствующих
попаданию влаги и прямых солнечных лучей.
-
Хранение допускается только в крытых помещениях, оборудованных
вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной
влажности воздуха 50-60 %.
-
При длительном хранении (свыше 10 дней) необходимо использовать
поддоны или стеллажи, при этом высота складирования не должна
превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
-
вблизи отопительных приборов (на расстоянии менее 1 м).
Служба технической поддержки:
8 800 100 71 45
,
www.docke.ru
.
