Монтаж аэраторов на мягкой кровле: пошаговая инструкция

2
2
23.08.2024
49867

Насыщенный парами воздух, скапливающийся во внутренних слоях кровельного пирога, необходимо отводить. В противном случае из-за разницы температур влага в виде конденсата будет оседать на стропилах и утеплителе, сокращая срок службы крыши. Поэтому нормами СНИП II-26-76 (СП 17.13330.2017) вентиляционный контур определен как один из обязательных конструктивных элементов любого типа кровли.


Как аэраторы участвуют в работе вентиляционного контура мягкой кровли

Важно понимать, что система вентиляции мансардных и чердачных помещений работает на принципе естественной тяги, основанной на разнице внутреннего и внешнего давления, а потому должна быть комплексной.

Технология обустройства вентиляционного контура мягких битумных кровель Döcke предусматривает наличие нескольких элементов:

  1. Вентиляционного зазора между стропильной системой и обрешеткой, выполняющих роль каналов, по которым организовывается движение воздушных масс;
  2. Перфорированных софитов (панелей для подшивки карнизов), обеспечивающих приток свежего воздуха из атмосферы;
  3. Аэраторов , выполняющих функцию отвода излишнего водяного пара из подкровельного пространства.
Таким образом, отсутствие хотя бы одного элемента сведет на нет циркуляцию воздушных масс, и усложнит выветривание влаги.

Виды, назначение и технические особенности аэраторов Дёке

Параметры
Линейка воздуховодов Döcke
Коньковый Точечный
Root Next
Материал изделия Полипропилен
Диапазон рабочих температур
от -40 до +80⁰С
Общая площадь вытяжных отверстий
0,038 м²
0,015 м²
Длина
1 м
39,4 см
32,3 см
Ширина
33 см
43,5 см
34 см
Высота
3 см
11,4 см
11,8 см
Особенности конструкции
Наличие съемного пенополиуретанового фильтра для предотвращения проникновение мелкого мусора и насекомых
Наличие барьера от задувания снега
Назначение

Обеспечение вентиляции скатных крыш

Местоположение на кровле
Конек
Скаты

Отличительные особенности аэраторов Деке:

  • Увеличенная (по сравнению с аналогами) площадь вентиляционного отверстия.
  • Коньковый аэратор может использоваться как с фильтром, там и без него. Фильтр можно вынуть в процессе эксплуатации для чистки или замены.
  • Ширина конькового аэратора подобрана точно под ширину коньково-карнизной черепицы, поэтому не требуется её подрезка при монтаже на аэратор, в отличие от некоторых аналогов.
  • Небольшая высота (в отличие, например, от кровельных воздуховодов трубного типа) предотвращает возникновение конденсата на стенках самого аэратора и не требует проведения дополнительных работ по его утеплению.

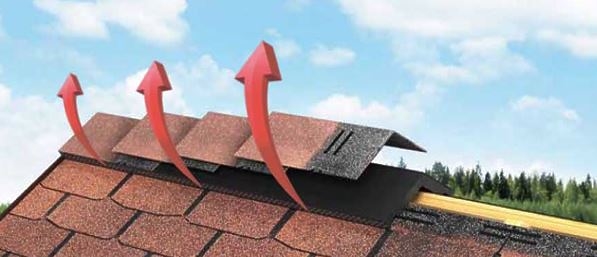

Коньковый аэратор Döcke и правила его монтажа на мягкой кровле

Коньковые воздуховоды Döcke :

  • Предназначены для горизонтально расположенных коньков скатных крыш с углом наклона от 12° и выше.

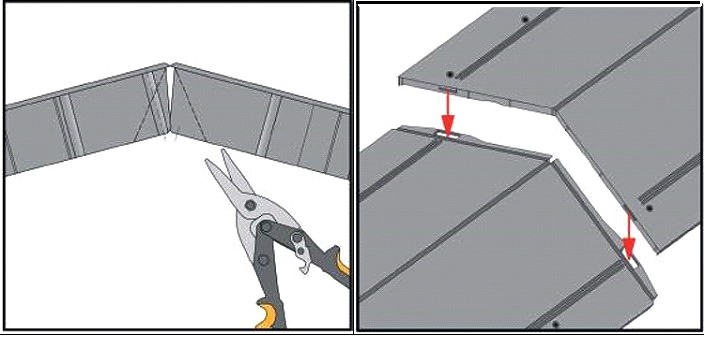

  • Выпускаются метровыми отрезками, для стыковки которых производителем предусмотрены специальные торцевые пазы.


    Установка конькового воздуховода является завершающим этапом обустройства мягкой кровли и выполняется одновременно с настилом коньково-карнизной черепицы, которую, кстати, не придется обрезать, т. к. изделия изначально адаптированы под ширину черепичных гонтов.

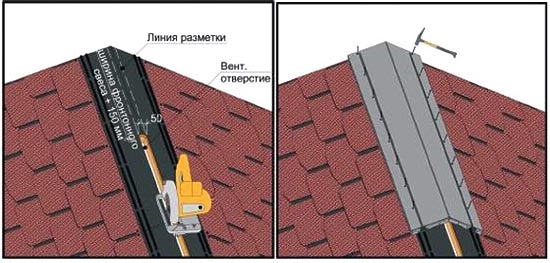

    Как правильно подготовить основание под коньковый аэратор

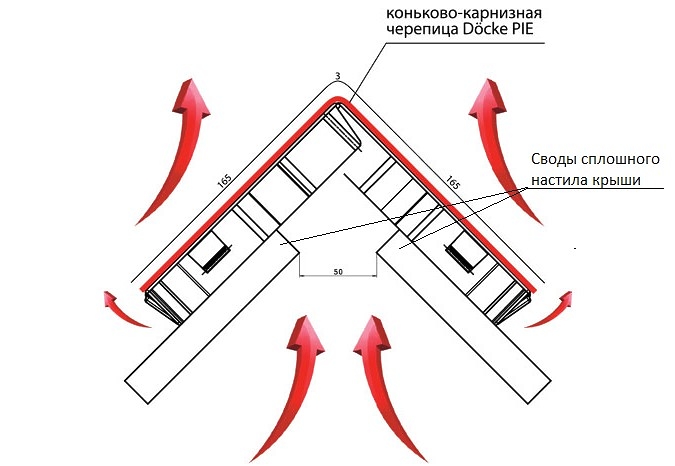

    Коньковый аэратор должен покрывать конек по всей его длине. При этом крайне важно правильно оформить участок стыка двух скатов.

    • Практически по всей длине между ними должна остаться свободной полоса шириной в 5 см. Для этого нужное отверстие либо заранее предусматривается при обустройстве сплошного настила, либо высверливается.


    • Плотная стыковка скатов осуществляется только с двух сторон фронтона, при этом ширина данного участка должна быть не меньше:
      • суммы ширины фронтального свеса и ширины стены, на которую приходится этот участок;
      • 30 см в месте стыковки с ендовым желобом или примыкания к стене.
    • Несмотря на наличие сплошного участка, установка конькового воздуховода производится без отступа, непосредственно от края фронтонного карниза.


      Пошаговая инструкция по монтажу коньковых воздуховодов

      1. Приступать к установке конькового аэратора можно только после окончания работ по укладке рядовой декоративной черепицы, причем поверхность, заходящаяся под воздуховод, также должна быть полностью застелена.
      2. Для фиксации по периметру предусмотрены отверстия, в которые и вкручиваются специальные саморезы длиной 5 см.
      3. На поверхность конькового аэратора прибиваются разбитые на квадраты коньковой черепицы с нахлестом в 50% своей длины.

      На заметку! Установка конькового аэратора сделает эффективной систему вентиляции только в комплексе с перфорированными софитами, размещенными по периметру карнизного свеса.

      Специфика размещения и монтажа точечных аэраторов

      Обустройство точечных воздуховодов сопряжено с необходимостью высверливать в скате крыши отверстия, из-за чего данная технология не пользуется особой популярностью. Однако в некоторых случаях данный метод вентиляции кровельного пирога является единственно возможным:

      • При отсутствии в конструкции кровли горизонтального конька (например, шатровые, конусообразные крыши);
      • При недостаточности длины козырька для обеспечения должного уровня вентиляции (напр., вальмовые кровли);
      • Когда конструкция крыши усложнена архитектурным элементом, к примеру, «фонарем» на вершине купола, мансардным окном или «выступом-кукушкой» .

      Чтобы работа точечных аэраторов была максимально эффективной, их необходимо распределять равномерно и устанавливать строго над участками, в которых пересекаются диффузионные каналы стропильной системы. Кроме того, местоположение вентканалов определяется конструктивными особенностями вентиляционного контура кровли.

      • В комплекте с софитами, смонтированными на карнизном свесе, на точечные воздуховоды возлагается функция отвода воздушной массы, и, следовательно, они располагаются в верхней части ската в 1–2 ряда в шахматном порядке.
      • Если характеристики уже смонтированной кровли не обеспечивают должного уровня проветривания, местоположение точечных вентканалов определяется ее конструкционными особенностями.

      Важно! Необходимое количество аэраторов на крыше определяется диаметром (площадью) вентиляционных отверстий, и в этом вопросе воздуховоды Дёке обладают огромным преимуществом. Общая площадь их вентиляционных отверстий, чем у моделей других производителей. Такое конструкторское решение обеспечивает бóльшую эффективность при меньшем числе воздуховодов, а значит, и при меньшем количестве врезок в кровельное покрытие.

      Установка точечных аэраторов ROOT

      Точечные воздуховоды Дёке ROOT применяются для установки на скат крыши непосредственно при выполнении работ по настилу битумной черепицы, а значит, схема их размещения, однозначно, должна быть продумана заранее.

      Порядок действий по монтажу аэраторов ROOT:

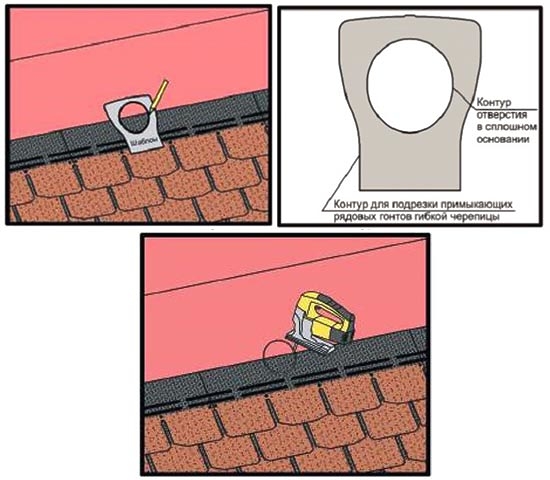

      1. Нанесение на скат разметки по шаблону, идущему в комплекте с прибором, для вырезания вентиляционного отверстия и подрезки рядовых гонтов.

      2. Выпиливание отверстия по обозначенному контуру.

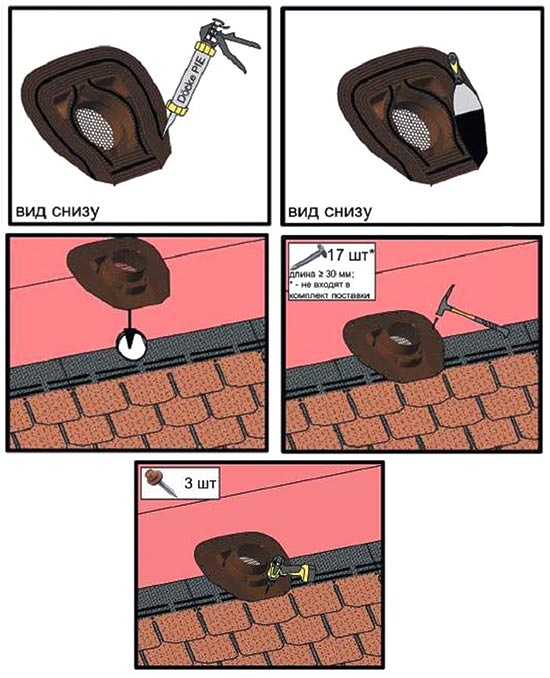

      3. Нанесение на обратную сторону основания слоя битумного герметика и плотная фиксация на отведенном под него месте.

      4. Дополнительное крепление «юбки» аэратора к настилу кровельными гвоздями и тремя саморезами размером 4,8×35 мм.

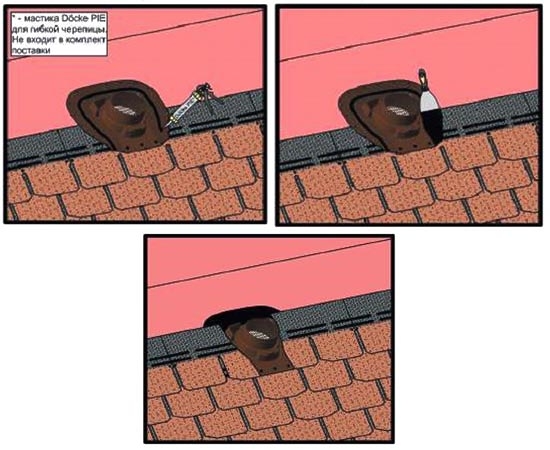

      5. Покрытие платформы закрепленного аэратора битумным герметиком.
      6. Укладка черепичных гонтов поверх «юбки» воздуховода, при этом крайние элементы черепицы подрезаются под его конфигурацию, а края дополнительно герметизируются мастикой.

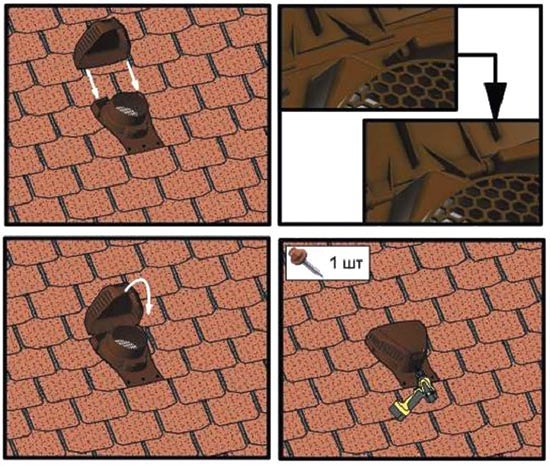

      7. В завершении на аэратор устанавливается защитный колпак и фиксируется одним саморезом 4,8×19 мм.


      Важно! Конструкция модели ROOT не способна обеспечить герметичность соединения при установке поверх уже смонтированной битумной черепицы.

      Установка точечного аэратора NEXT

      Компактный точечный воздуховод NEXT — единственная модель линейки, предназначенная для уже смонтированной крыши из мягкой черепицы. Этой спецификой объясняются некоторые отличия в технологии монтажа:

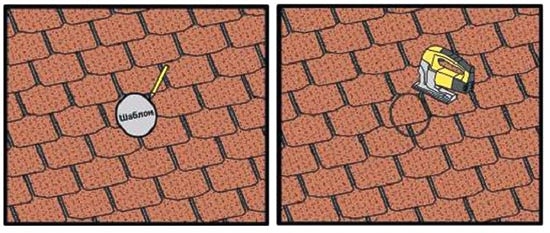

      1. Разметка контура отверстия по шаблону.

      2. Выпиливание отверстия электролобзиком строго по обозначенному контуру.

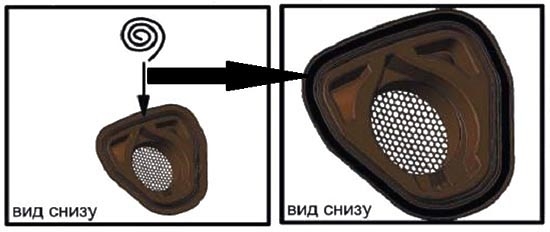

      3. Закрепление специального бутилкаучукового шнура, выполняющего функцию герметизирующего уплотнителя. Для этого с тыльной стороны аэратора предусмотрена канавка, повторяющая контур основания.

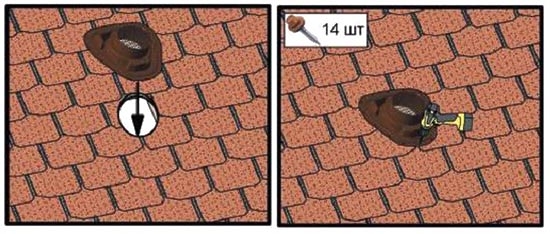

      4. Установка и крепление воздуховода на скат 14 кровельными саморезами 4,8×35 мм. Важно, что для фиксации данного типа аэраторов рекомендуют использовать именно саморезы с уплотнительной шайбой, так как гвозди просто не обеспечат должного уровня надежности.


      5. На аэратор устанавливается защитный колпак.

      На заметку! Помимо битумных кровель данная модель может использоваться и на фальцевых крышах.

      Правила эксплуатации и обслуживания

      Установленные на кровле аэраторы требуют периодического осмотра для:

      • очистки вентиляционной решетки от пыли и мусора;
      • проверки прочности и герметичности его примыкания к поверхности кровли.
      Для эффективного функционирования системы подкровельной вентиляции, как правило, достаточно хотя бы 1 раз в год подниматься на крышу и осматривать ее состояние.
      • Чтобы очистить точечный воздуховод от мусора, нужно просто снять защитный колпачок, открутив всего 1 саморез, и пройтись мягкой щеткой по вентиляционной решетке.
      • Для прочистки конькового аэратора осторожно отщелкивают боковые вентиляционные решетки, а скопившуюся пыль либо сметают щеткой с мягким ворсом, либо продувают садовым пылесосом.
      • Для предотвращения засорения межскатного пространства, конструкцией конькового воздуховода Döcke предусмотрена возможность вставки пенополиуретанового фильтра, который при необходимости легко вынимается, моется и снова устанавливается на место.

      Важно! Промывать установленные на крыше аэраторы струей воды запрещено! С одной стороны, такая чистка не даст нужного результата, а лишь утрамбует частицы пыли внутри устройства. С другой стороны, направленная струя спровоцирует попадание воды в подкровельное пространство.
