Монтаж водосточной системы на крыше своими руками: пошаговая инструкция, фото

В этой статье мы расскажем о том, как правильно сделать водостоки с крыши дома, чтобы они в любую непогоду справлялись с объемом стекающей воды, выдерживали снеговую нагрузку зимой и сохраняли привлекательный внешний вид в течение максимально длительного периода времени.

Виды водосточных систем

Водосточные системы для загородных домов изготавливают из металла или пластика.

Металлические

Чаще всего производятся из листовой стали, но есть также алюминиевые, медные, цинк-титановые и другие водостоки. Это классический вариант, который применяется уже несколько сотен лет. Основные преимущества:

• прочность;
• пожаробезопасность;
• большой выбор оттенков и текстур;
• небольшие температурные деформации.

Незащищенный металл очень быстро ржавеет, поэтому детали водостоков обрабатывают специальными полимерными покрытиями, которые значительно продлевают срок службы системы.

Пластиковые

Водосточные системы из пластика появились в середине прошлого века и изначально считались не очень надежными. Но сейчас они практически ни в чем не уступают металлическим и при этом:

• не подвержены коррозии;
• дешевле;
• менее пластичны (в отличие от металла, пластик стремится вернуть первоначальную форму при снятии нагрузки, которая привела к его деформации).

Если говорить о недостатках, то это прежде всего тепловое расширение, однако производители уже научились с ним справляться, важно лишь строго соблюдать технологию монтажа. Кроме того, пластиковые водостоки менее устойчивы к солнечным лучам, поэтому со временем теряют первоначальную глубину и насыщенность цвета. С другой стороны, на солнце выцветает любое окрашенное изделие, важно понимать, насколько быстро и заметно глазу это происходит. На качественные модели водостоков дается гарантия стабильности цвета на 7 лет, дальше они постепенно, но равномерно выгорают, так что увидеть разницу можно разве что приложив к ним новую деталь из такого же пластика.

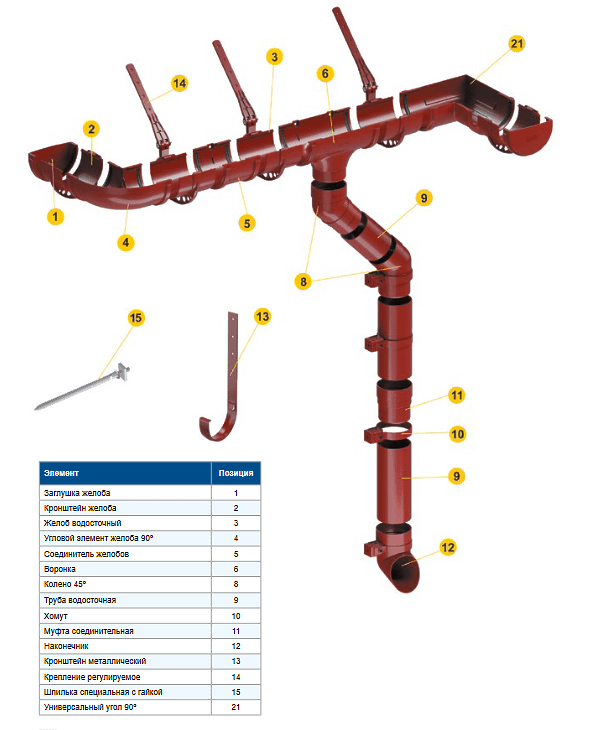

Из чего состоит водосток

Оба вида водосточных систем устроены одинаково, то есть набор элементов, из которых они состоят, один и тот же. По назначению и расположению в конструкции водостока эти элементы делятся на две группы:

• горизонтальная (водосбор). Основная задача этой части системы — собрать всю воду с крыши и довести ее до воронки. Для этого необходимы желоба и кронштейны для их крепления, соединители и поворотные (угловые) элементы, заглушки;
• вертикальная (водослив). Здесь через стояк из водосточных труб вода выводится в дренажную систему. Помимо труб и воронок, используются фигурные элементы (колена) для обхода карниза и других выступающих фрагментов, а также тройники, муфты, сливные наконечники и хомуты для фиксации стояка на фасаде.

Пластиковая водосточная система Docke STANDARD предназначена для кровель площадью до 150 м²

У разных производителей линейные размеры основных элементов (то есть длины труб и желобов) могут отличаться, но принципиального значения это не имеет. Чем шире номенклатура у производителя, тем удобнее монтировать систему и тем меньше отходов останется после ее сборки.

Как выбрать водосточную систему

Установку водостоков часто заказывают вместе с монтажом кровельного покрытия. В этом случае подбором комплектующих занимаются мастера-кровельщики.

Если же вы планируете делать это самостоятельно, вам понадобится:

• определиться с материалом;
• провести необходимые расчеты;
• составить спецификацию оборудования, которая будет содержать необходимый набор элементов и их количество.

Приведенная ниже инструкция поможет правильно скомплектовать систему с учетом размеров и конфигурации вашего дома.

Металл или пластик — что лучше?

Однозначно ответить на этот вопрос сложно, здесь стоит исходить из ваших предпочтений, опыта и бюджета. По несущей способности и сроку службы оба варианта примерно равнозначны. Решение нужно принимать, проанализировав комплекс факторов: общий дизайн, фактура материала, , а также тип кровельного покрытия. Например, на морском побережье металлические водостоки устанавливать не рекомендуется, так как они быстро ржавеют из-за большой концентрации соли в воздухе. Гарантия производителя на такие случаи не распространяется. С другой стороны, в обычных условиях они, возможно, будут хорошо гармонировать с кровлей из металлочерепицы.

Расчет сечения труб и желобов

Следующим этапом выбора является расчет необходимой пропускной способности водосточной системы:

• количество воды, попадающее в желоба и трубы, зависит от площади участка крыши, которую обслуживает та или иная секция системы. Для прямоугольного ската это произведение его длины на ширину. Более сложные по форме крыши разбиваются на элементарные фигуры (треугольники, прямоугольники, трапеции), площади которых затем складываются;
• по вычисленной площади рассчитывается диаметр водосточной трубы, обеспечивающий необходимую водопропускную способность. Здесь нужна определенная квалификация и знание действующих стандартов, поэтому лучше поручить эту работу специалистам. К счастью, многие производители указывают, на какую площадь крыши рассчитана та или иная серия их водостоков, поэтому часто можно обойтись без сложных расчетов.

Желоба и трубы в рамках одной водосточной системы обычно согласованы друг с другом по пропускной способности, поэтому отдельно рассчитывать параметры желобов не требуется.

Расчет количества желобов

Водосточные желоба устанавливаются по всей длине кровельного свеса, соответственно, его суммарную протяженность нужно разделить на длину одного желоба. Необходимо учитывать, что в некоторых системах на каждый стык может уходить 3–4 см полезной длины.

Количество труб

Сначала необходимо рассчитать, как правильно сделать водосток с крыши, чтобы вертикальные стояки располагались в удобных для отвода воды местах и при этом их количества хватало для обеспечения работоспособности системы в период сильных дождей и интенсивного снеготаяния. Производители обычно указывают, какую площадь крыши может обслуживать одна воронка. Например, при установке пластиковых водостоков Docke необходимо выдерживать следующие ограничения в зависимости от серии (указаны максимально возможные значения):

• STANDARD — 55 м²;
• PREMIUM — 67 м²;
• LUX — 80 м².

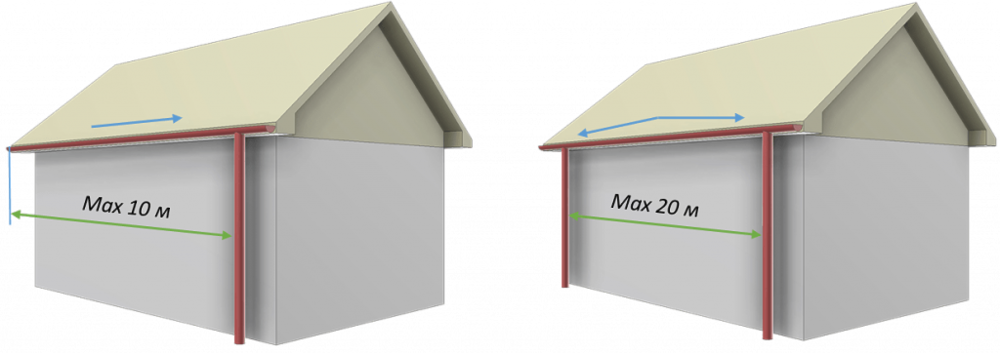

Кроме того, действует общее правило: в одну воронку можно сливать воду максимум с 10-метрового участка водосбора.

Если длина карниза больше 10 метров, нужно устанавливать несколько воронок и делать уклон к каждой из них

Исходя из указанных нормативов, рассчитывается количество стояков водослива. Затем количество труб, необходимое для организации одного стояка (с учетом узла обхода карниза), умножается на число стояков.

Определение количества кронштейнов для желобов

Потребность в кронштейнах определяется следующим образом:

• шаг установки держателей — 50–60 см (как для металлических, так и для пластиковых систем). В регионах с увеличенной снеговой нагрузкой его следует уменьшить до 40 см;
• в каждом месте стыка желобов должно быть установлено два кронштейна на расстоянии, указанном производителем (обычно 100–150 мм);
• воронки и угловые элементы также должны опираться на кронштейны, расположенные на том же расстоянии с обеих сторон.

Около каждой воронки, а также соединителя желобов и углового элемента нужно устанавливать по два дополнительных кронштейна

Прочие элементы

Остальные комплектующие подбираются в соответствии с необходимостью обеспечить сборку и монтаж водосточной системы. Чтобы не ошибиться в количестве вспомогательных деталей, лучше нарисовать каждый участок трассы на бумаге и просчитать все узлы и точки крепления по наглядной схеме. В общем случае понадобится:

• воронок — по числу вертикальных стояков;
• угловых элементов — по количеству внутренних и внешних углов здания, вдоль которых монтируется непрерывная трасса водосбора;
• заглушек — на каждый открытый торец желоба (в начале и в конце каждого участка непрерывной линии желобов). Обычно они универсальные, то есть могут устанавливаться и справа, и слева;
• колен — по два на каждый узел обхода карниза или других выступов на фасаде;
• монтажных хомутов — в зависимости от схемы крепления труб, рекомендованной производителем. Например, в пластиковых системах — по одному на верхнее колено в фигурной части стояка, каждую муфту и сливной наконечник, а также с учетом фиксации трубы максимум через 1,5 метра;
• муфт — в пластиковых системах, как правило, по числу стыков труб (как целых, так и отдельных отрезков). В металлических водостоках муфтами обычно соединяются только фрагменты труб, у которых отсутствует обжатие на концах;
• тройников — исходя из конфигурации системы, по количеству мест, где необходимо соединять трубы под углом.

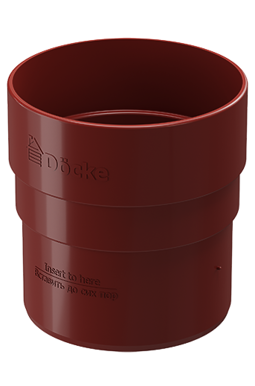

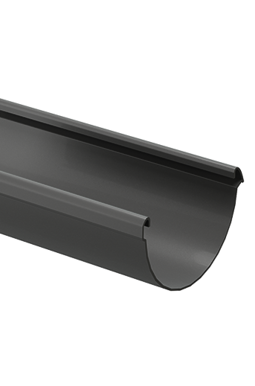

Муфта соединительная для водостока Lux Графит, (RAL 7024)

Артикул: PVLM-1086

4.0

Цена 341 ₽/шт. Где купить

Муфта соединительная для водостока Lux Пломбир, (RAL 9003)

Артикул: PVLM-1044

4.0

Цена 325 ₽/шт. Где купить

Колено водосточное 45˚ Lux Графит, (RAL 7024)

Артикул: PVLA-1086

4.0

Цена 567 ₽/шт. Где купить

Колено водосточное 45˚ Lux Пломбир, (RAL 9003)

Артикул: PVLA-1044

4.0

Цена 540 ₽/шт. Где купить

Заглушка желоба Lux Графит, (RAL 7024)

Артикул: PVLX-1086

4.0

Цена 238 ₽/шт. Где купить

Водосточная воронка Lux Графит, (RAL 7024)

Артикул: PVLV-1086

4.0

Цена 1 046 ₽/шт. Где купить

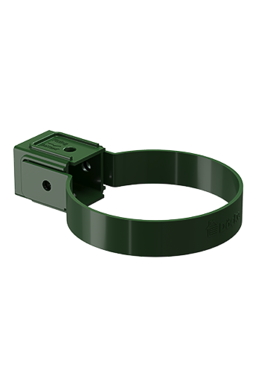

Хомут универсальный Lux Графит, (RAL 7024)

Артикул: PVLH-1086

4.0

Цена 237 ₽/шт. Где купить

Тройник 45˚ водосточной трубы Lux Графит, (RAL 7024)

Артикул: PVLE-1086

4.0

Цена 1 455 ₽/шт. Где купить

Инструкция по монтажу водосточной системы

Монтаж современных водосточных систем производится без применения дополнительных герметизирующих материалов. Все необходимые уплотнители и компенсаторы уже установлены на заводе. Работа заключается в сборке водостока по предварительно разработанной схеме с учетом рекомендаций производителя по обеспечению уклона водосбора, а также по соблюдению термокопенсационных зазоров и установке элементов, обеспечивающих прочность и несущую способность конструкции.

Необходимые инструменты

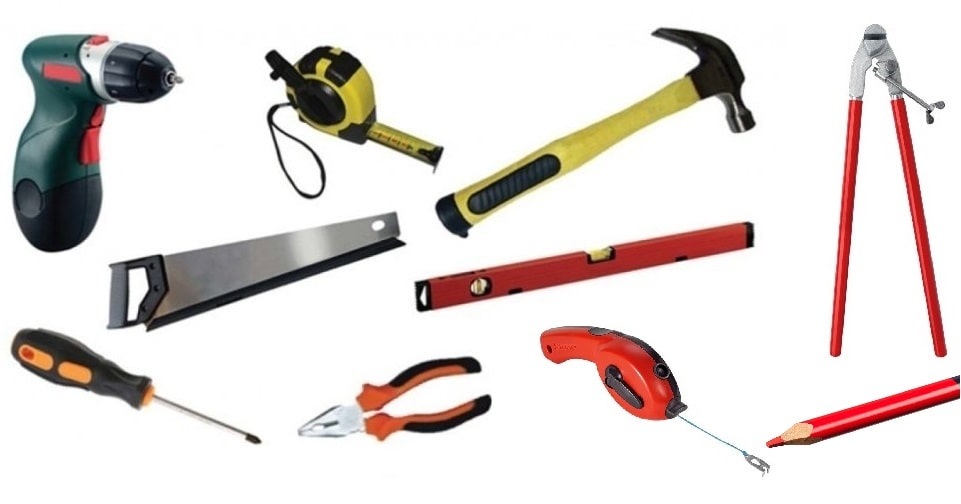

Для монтажа водосточной системы своими руками понадобятся:

• рулетка, карандаш, мелованный шнур, уровень — для разметки и проведения необходимых измерений;
• шуруповерт или отвертка — для крепления кронштейнов и хомутов;
• гибочное устройство (если используются металлические кронштейны);
• ножовка с мелким зубом — для распила элементов водостока;
• пассатижи, молоток.

Для обрезки пластиковых водостоков можно использовать болгарку, для металлических этого делать нельзя, так как болгарка выжигает защитное покрытие и металл быстро начинает ржаветь.

Для монтажа водостоков специальный инструмент не требуется, за исключением, пожалуй, кронштейногиба

Установка кронштейнов под водосточные желоба

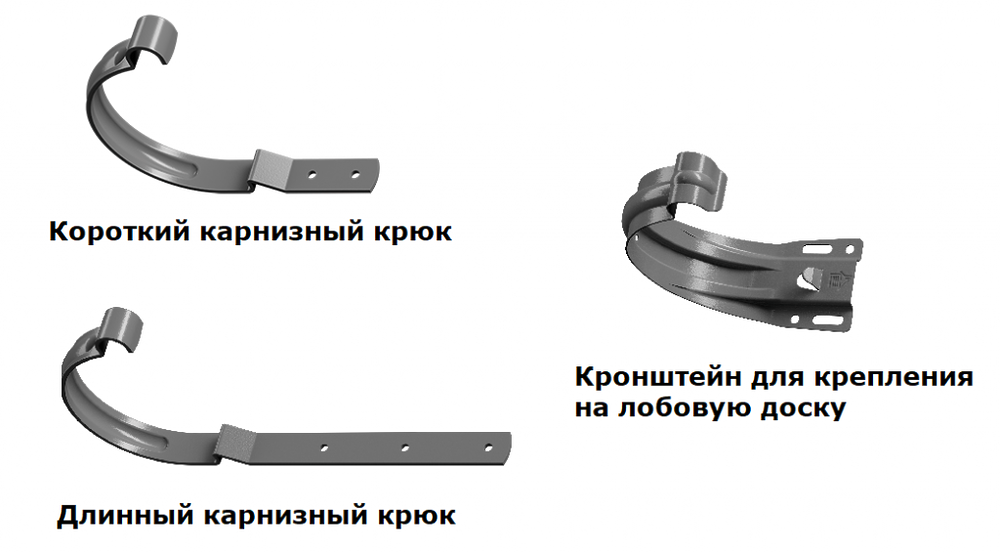

В современных водосточных системах применяется три варианта держателей желобов:

• длинный карнизный крюк. Устанавливается на обрешетку непосредственно под кровельное покрытие. Всегда изготавливается из металла, но применяется как в металлических, так и пластиковых водостоках;
• короткий крюк. По конфигурации похож на длинный, но имеет более короткую опорную часть. Делается также из металла, применяется в металлических водостоках, устанавливается на лобовую доску;
• кронштейн для крепления на лобовую доску. Изготавливается из того же материала, что и вся система.

Короткий карнизный крюк и кронштейн для крепления на лобовую доску имеют одинаковую функциональность, поэтому использовать можно любой из них

При использовании любого варианта держателей желобов установить их надо так, чтобы горизонтальная трасса водосбора шла с уклоном в сторону воронки из расчета 3 мм на каждый метр длины. Поскольку достигается это разными способами (в зависимости от типа кронштейна), последовательность монтажа рассмотрим отдельно для случая крыши с лобовой доской и без нее.

Монтаж кронштейнов на лобовую доску

В металлических водостоках в этом случае можно использовать короткий крюк или соответствующий кронштейн, в пластиковых — только кронштейн. Правильный уклон достигается установкой держателей: каждый следующий располагается чуть ниже предыдущего:

1. Отмечаем точки крепления верхнего держателя. Он должен быть расположен так, чтобы карнизная планка перекрывала вставленный в него желоб минимум на 1/3 его ширины. Тогда падающая с крыши вода будет попадать точно в водосток. Выравниваем его по вертикали, чтобы верхняя часть крюка была ниже линии продолжения карнизного свеса на 20–25 см. На крутых скатах этого сделать не удается, тогда располагаем кронштейн как можно выше, но чтобы желоб не касался капельника.

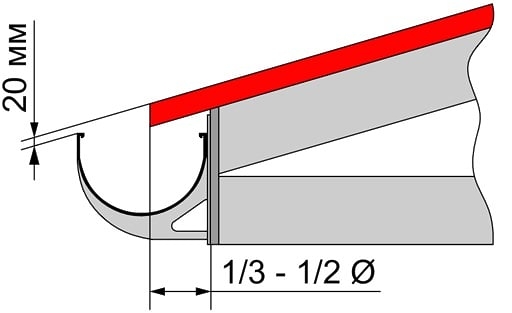

   Кронштейн должен располагаться так, чтобы вода с крыши стекала точно в желоб

2. Рассчитываем вертикальное смещение нижнего элемента водослива (в разных системах это может быть либо воронка, либо ее держатель) исходя из необходимого угла наклона желобов. Например, при длине карниза 12 метров смещение составит 3,6 см.
3. Строим горизонталь по уровню расположения верхнего кронштейна, отступаем на другом краю вниз на величину полученного смещения и находим место установки воронки или нижнего кронштейна. По горизонтали крайние держатели должны быть расположены на расстоянии не более 100 мм от торцов соответствующих желобов.
4. Устанавливаем верхний и нижний кронштейны (или кронштейн и воронку). Натягиваем между ними шнур, который покажет линию крепления промежуточных кронштейнов.

5. Монтируем промежуточные кронштейны с соблюдением перечисленных выше требований (шаг установки 500–600 мм, по два дополнительных держателя под каждый соединительный элемент, угол и воронку) вдоль натянутого шнура.

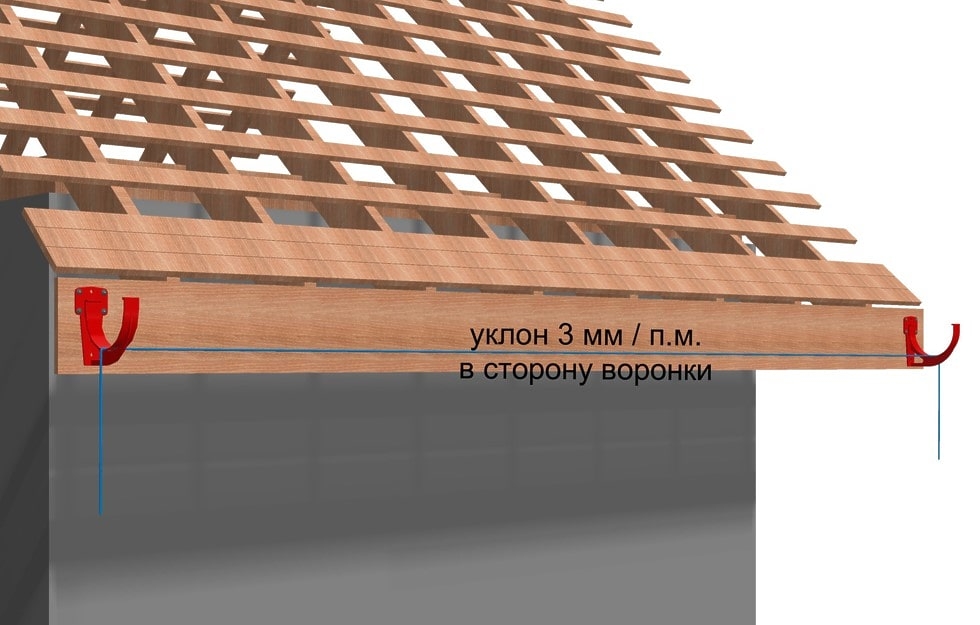

   Промежуточные кронштейны устанавливаются вдоль шнура, натянутого между двумя крайними

Монтаж кронштейнов на обрешетку

Используем длинные карнизные крюки, располагаем их также в соответствии с перечисленными рекомендациями, но угол наклона в этом случае задается выгибанием кронштейнов в определенной последовательности:

1. Берем все держатели, которые необходимо установить в соответствии с конфигурацией водосточной системы, и нумеруем их в порядке установки. Первый номер должен иметь держатель, находящийся выше всех.
2. Определяем место сгиба на первом кронштейне. Прикладываем уровень к скату крыши, а кронштейн располагаем вертикально таким образом, чтобы верхняя часть его крюка находилась под нижней плоскостью уровня минимум на 20 см. Если это невозможно (скат очень крутой), располагаем кронштейн как можно выше. Точка пересечения нижней грани уровня и полки кронштейна и будет местом сгиба.

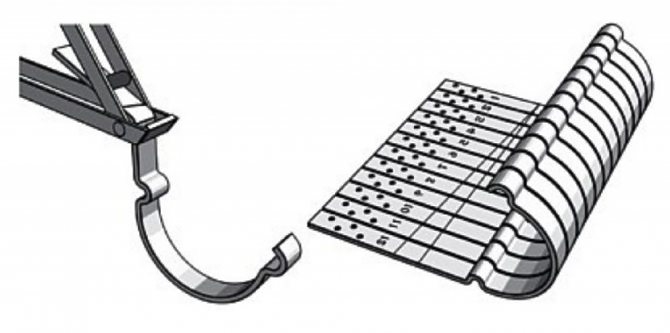

3. Укладываем все кронштейны на ровную поверхность в порядке нумерации и выравниваем их. Проводим из намеченной точки сгиба первого кронштейна горизонтальную прямую . На последнем держателе (самом нижнем) отмечаем точку, находящуюся выш этой линии на расстоянии, равном вертикальному смещению между первым и последним держателем на карнизе. Например, если длина карниза равна 12 м, то смещение составит 3,6 см (исходя из уклона в 3 мм на каждый метр карниза). Полученную точку соединяем с отмеченной ранее точкой на первом кронштейне. Линию проводим через все держатели.



   Линия чертится через все кронштейны и отмечает места, где их нужно сгибать

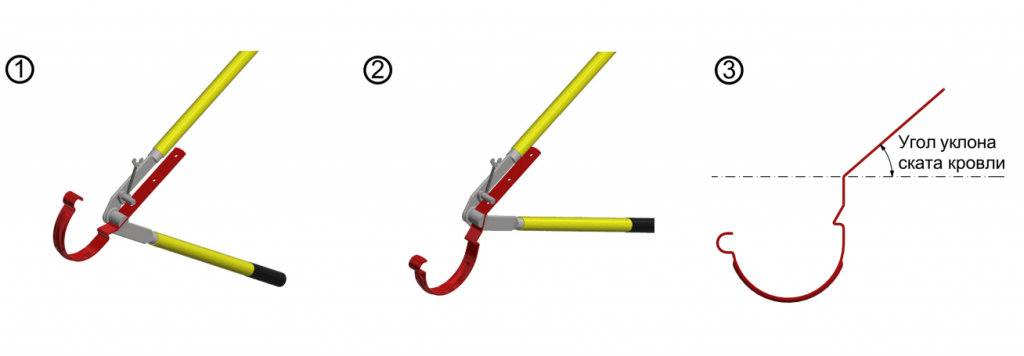

4. Сгибаем каждый кронштейн вдоль полученной отметки на угол, равный углу наклона кровли.



   Каждый кронштейн сгибается по намеченной линии на угол, равный углу наклона ската кровли

5. Монтируем кронштейны в порядке их нумерации.

Этот способ монтажа подходит для крепления кронштейнов на обрешетку до укладки основного кровельного покрытия. Стоит отметить, что у компании Docke есть специальное регулируемое крепление для пластиковых водосточных систем, благодаря которому можно смонтировать держатели желобов без кронштейногиба. Угол наклона держателя можно менять с помощью шарнирного механизма, который фиксируется в нужном положении при помощи болта и гайки. Затем на это крепление устанавливается пластиковый кронштейн.

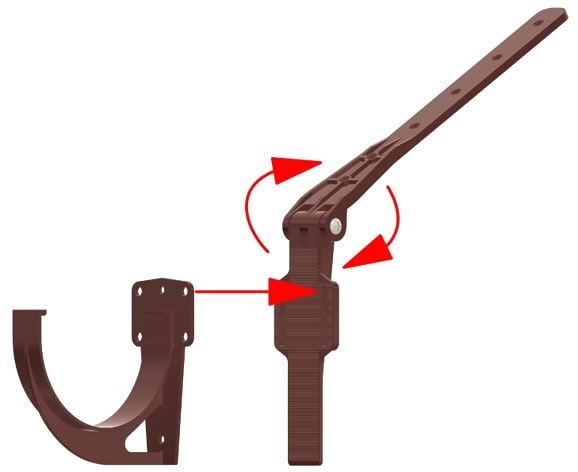

При использовании регулируемого крепления Docke можно обойтись без кронштейногиба

Установка воронки

В зависимости от типа системы воронка может устанавливаться одним из двух способов:

• крепление к лобовой доске. Производится вместе с установкой кронштейнов. В пластиковых системах Docke STANDARD и PREMIUM воронка крепится двумя саморезами;
• монтаж на желоб. В металлических системах выполняется на земле: в желобе прорезается отверстие, затем надевается воронка и крепится с помощью заклепок (предварительно края вырезанного отверстия подгибаются внутрь воронки, чтобы вода не подтекала с внешней стороны). Пластиковая воронка (например, Docke LUX) защелкивается на желобах.

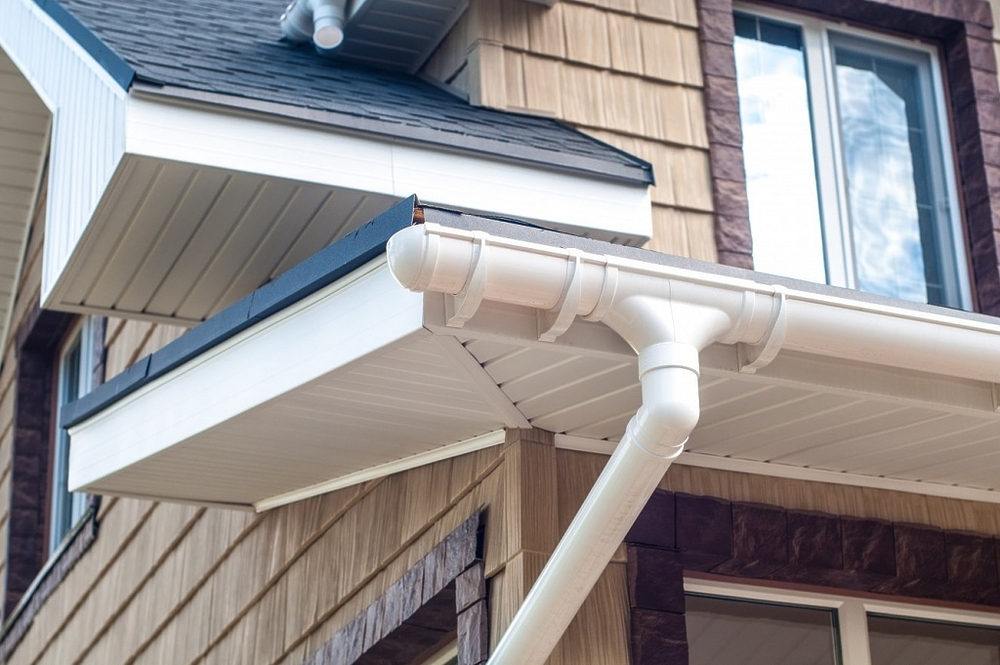

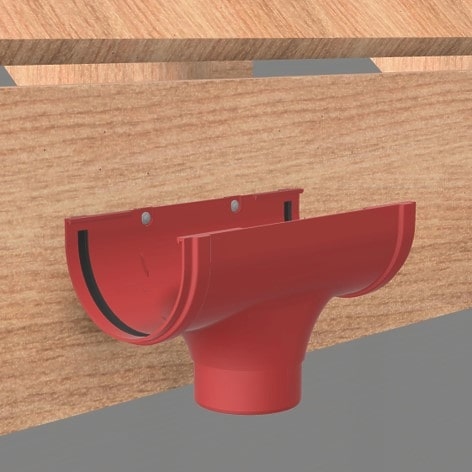

  Пластиковая воронка часто крепится непосредственно к лобовой доске через штатные отверстия

Монтаж водосточных желобов

Желоба и угловые элементы (если они необходимы) вставляются в держатели и фиксируются с помощью защелок или загибания пластины на верхней части крюка (в зависимости от исполнения). Все детали водосбора стыкуются при помощи соединительных элементов, использование герметиков и дополнительных уплотнителей не требуется. При монтаже необходимо строго соблюдать тепловые зазоры, рекомендуемые производителем. Свободные торцы водосбора закрываются заглушками.

Монтаж водослива

Водослив — это вертикальная часть водосточной системы. Обычно он состоит из узла обхода карниза, прямого участка труб и сливного наконечника. Монтаж начинается с расстановки хомутов, которые будут держать всю конструкцию:

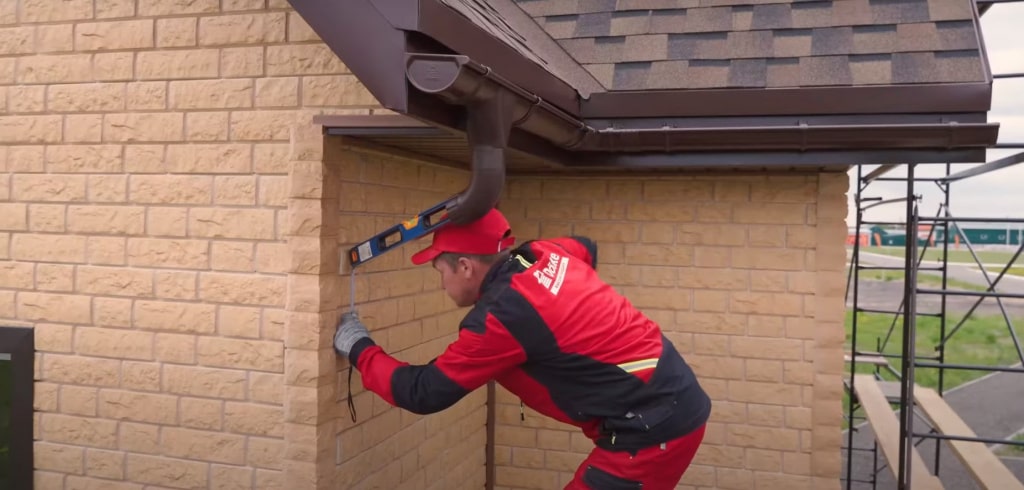

1. Рассчитываем вертикаль, по которой пойдет крепление хомутов. Они должны фиксироваться на жесткое основание — непосредственно несущие части здания или обрешетку. В выбранном месте проводим вертикальную линию.

2. Намечаем место крепления первого хомута. Для этого в воронку вставляем колено, а в него — уровень или любой другой аналогичный по форме предмет. От того места, где этот предмет соприкоснется с проведенной линией, отступаем вниз 12–15 мм и устанавливаем хомут. Важный момент: если фасад облицован полимерным материалом (виниловый сайдинг, полипропиленовые панели), в нем в месте крепления необходимо сделать отверстие диаметром 20–25 мм для компенсации температурного расширения. Устанавливаем монтажный хомут и закрываем отверстие декоративной накладкой.



   Верхний хомут будет прочно фиксировать место стыка узла обхода карниза с трубой

3. Устанавливаем нижний хомут. Его местоположение рассчитывается таким образом, чтобы он крепил сливной наконечник. Сам сливной наконечник должен находиться на высоте 20 см от земли. Если повесить его выше, вода будет забрызгивать цоколь, если ниже — велика вероятность образования ледяных пробок зимой. Измеряем высоту сливного наконечника, прибавляем 20 см и на этом расстоянии от земли крепим хомут.

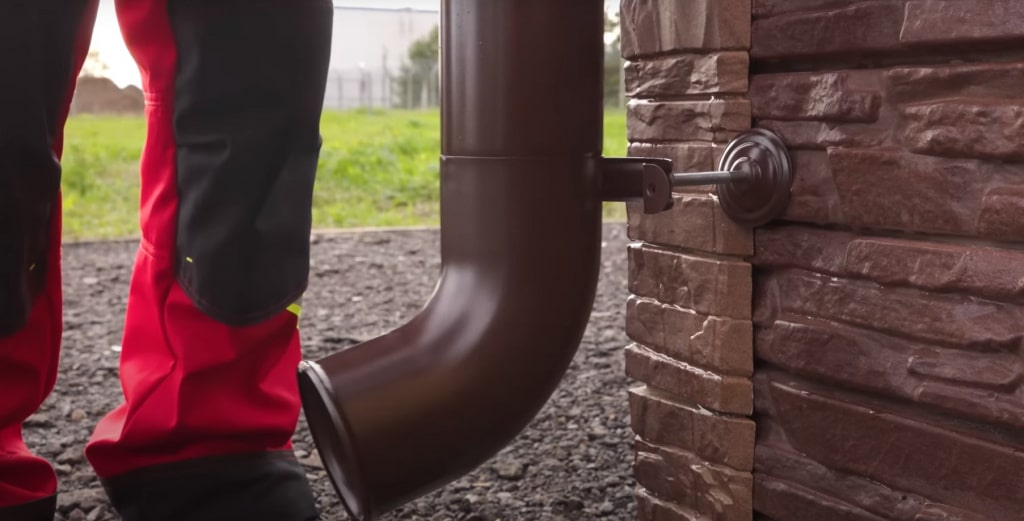

   Нижний хомут устанавливается на стыке трубы со сливным наконечником

4. Ставим промежуточные хомуты в соответствии с рекомендациями производителя. Обычно они устанавливаются с шагом не более 1,5 метра.

Монтаж узла обхода карниза

Узел собирается из двух колен и отрезка трубы необходимого размера. Пошаговая инструкция выглядит следующим образом:

1. Вставляем колено в воронку.
2. Берем трубу и сверху надеваем на нее другое колено. В него вставляем отдельный отрезок трубы. В номенклатуре элементов для большинства водосточных систем есть метровые детали, они нужны как раз для этого случая.
3. Вставляем трубу в установленные монтажные хомуты и поднимаем до тех пор, пока выходящий вверху отрезок не встанет вровень с выходом колена на воронке.
4. Отмеряем нужную длину переходной трубы с учетом захода в стыковочную зону и обрезаем ее.

5. Вставляем полученный переходник в оба колена. Металл фиксируем заклепками, для пластика достаточно крепления уже установленным верхним монтажным хомутом, которое будет выполнено чуть позже.

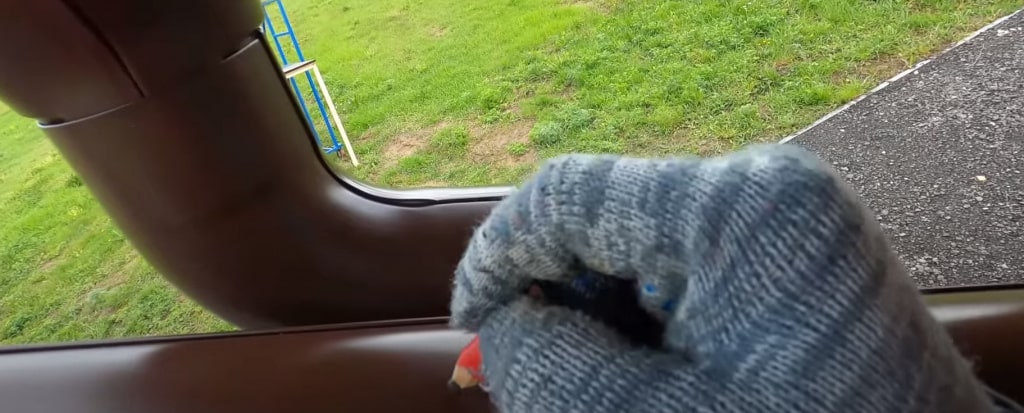

   Отрезок трубы обрезаем так, чтобы его можно было соединить с коленом

Окончательная сборка

Финальная часть монтажа водосточной системы заключается в следующем:

1. Вставляем сливной наконечник в водосточную трубу.
2. Прикладываем трубу к хомутам таким образом, чтобы нижний хомут оказался на стыке трубы и сливного наконечника.
3. Отмеряем нужный размер трубы и обрезаем ее так, чтобы она полностью состыковалась с коленом, находящимся сверху, или, наоборот, наращиваем, если ее длины недостаточно.

4. Собираем систему, прикручиваем лицевые части монтажных хомутов и окончательно закрепляем конструкцию.

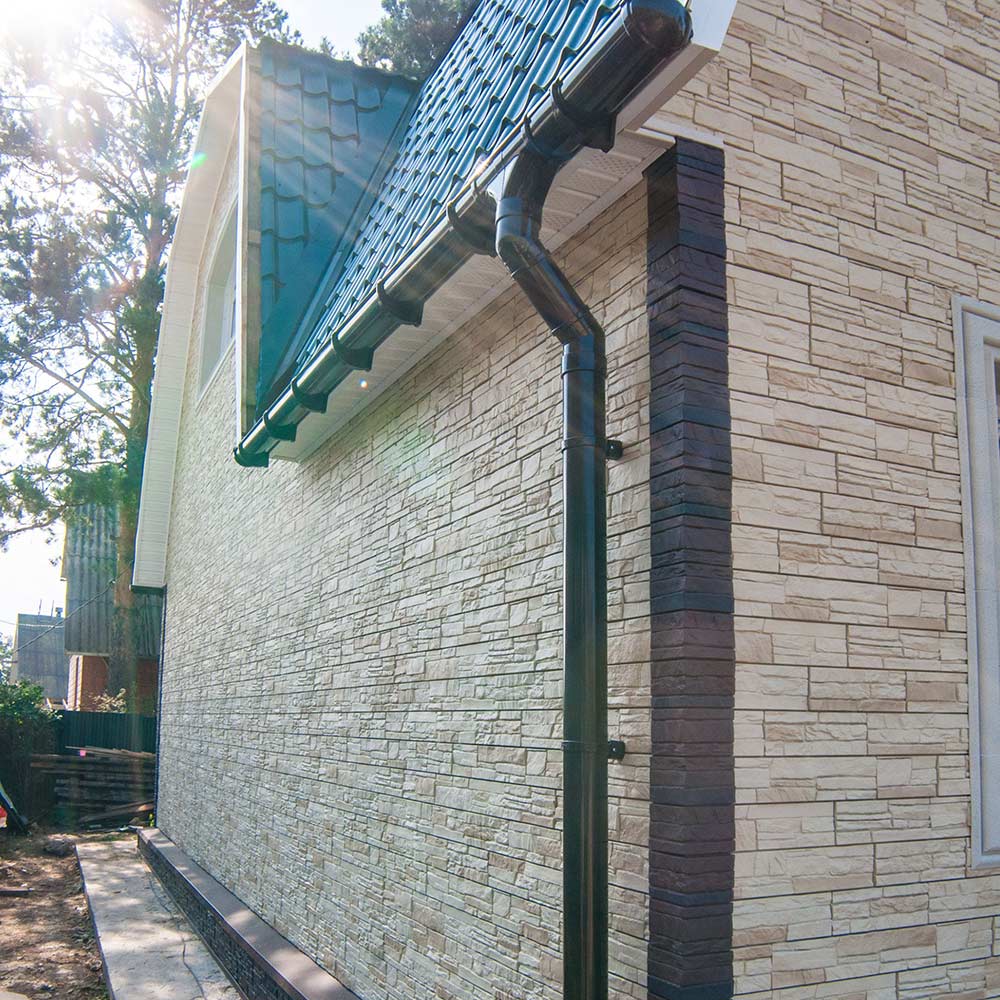

   Правильно установленная система выглядит очень красиво. Она справится с потоком воды в дождь и со снеговой нагрузкой зимой

Нельзя не согласиться, что монтаж водосточной системы крыши своими руками — вполне доступное и довольно интересное занятие. В принципе, ее можно собрать и в одиночку, причем на это потребуется один-два дня. А если крыша оборудована лобовой доской, то не потребуется даже инструмент для сгиба кронштейнов и задача еще более упростится. Зато вы сможете быть абсолютно уверены в том, что технология соблюдена на все 100% и водосток прослужит не один десяток лет.
